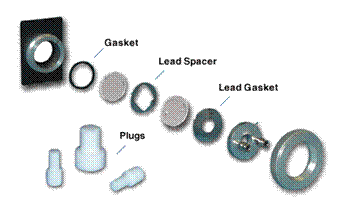

Spaziatori, guarnizioni e tappi sono utilizzati con le
celle per liquidi e per gas. Gli spaziatori creano lo spazio fra le due
finestre della cella e consentono il montaggio di celle
con uno spessore accurato. Le guarnizioni ammortizzano elasticamente le ottiche
e formano una tenuta fra metallo e componenti ottici
della cella. Per esempio noi amalgamiamo con mercurio una guarnizione di
piombo sulla finestra frontale di tutte le nostre celle sigillate per
liquidi.
Nelle celle sigillate, lo spaziatore è tipicamente piombo, ma il rame è
utilizzato per spessori inferiori.
Gli spaziatori per le celle smontabili sono generalmente di PTFE.
Le guarnizioni sono fatte da una grande varietà di materiali e materiali qui
non elencati possono essere richiesti. I tappi che chiudono gli ingressi di
una cella per liquidi sono lavorati da PTFE solido.
ICL può fare una guarnizione o uno spaziatore per qualsiasi cella. C’è
una guarnizione, uno spaziatore e un tappo in questo catalogo virtualmente
per ciascuna cella sigillata o smontabile venduta negli ultimi 40 anni.
Se non siete sicuri di quale è giusta con la Vostra
cella, noi lo troveremo per Voi: mandateci una traccia della geometria della
parte con le dimensioni indicate sul disegno!
Tappi
di PTFE per tutte le celle per liquidi
|
Codice
|
Descrizione
|
|
0001-1414
|
Tappi singoli
|
|
0001-1413
|
Tappi per dozzina
|
|
0001-4518
|
Tappi grandi e
piccoli per cella a spessore variabile
|
|
0023-4065
|
Coperchio per celle
standard tipo 1 da 10 mm
|
|
0023-4066
|
Tappi per cuvette standard tipo 23
|
Guarnizioni
|
|
|
MATERIAL
|
Teflon®
|
Silicone
Rubber
Gaskets
|
Viton®
|
Lead
Gaskets
|
Neoprene
Gaskets
|
|
13mm x 2mm
|
0001-3762
|
0001-3745
|
0001-3726
|
0001-3694
|
0001-3712
|
|
13mm Micro Flow 2mm dia.
|
-
|
-
|
-
|
0001-7409
|
-
|
|
13mm Micro Flow 2x7mm
|
-
|
-
|
-
|
0001-7410
|
-
|
|
20mm x2mm
|
0001-3763
|
0001-3746
|
0001-3727
|
0001-3695
|
0001-3713
|
|
22mm x 4mm
|
0001-1429
|
0001-3747
|
0001-3728
|
0001-3696
|
0001-1428
|
|
25mm x 4mm
|
0001-1469
|
0001-3748
|
0001-3729
|
0001-3697
|
0001-3714
|
|
25.2mm x 5mm
|
0001-3764
|
0001-3749
|
0001-3730
|
0001-3698
|
0001-3715
|
|
32mm x 3mm*
|
0001-1466
|
0001-3750
|
0001-3731
|
0001-3699
|
0001-1465
|
|
37.5mm x 4mm
|
0001-3765
|
0001-3751
|
0001-3732
|
0001-3700
|
0001-3716
|
|
38mm x 6mm
|
0001-3766
|
0001-1440
|
0001-3733
|
0001-3701
|
0001-3717
|
|
49mm x 6mm
|
0001-3767
|
0001-3752
|
0001-3734
|
0001-3702
|
0001-3718
|
|
2 15/64" x 1/4"
|
0001-3769
|
0001-3754
|
0001-3736
|
0001-3704
|
0001-3720
|
|
25 x 12 x 2mm
|
0001-3770
|
0001-3755
|
0001-3737
|
0001-3705
|
0001-3721
|
|
30 x 15 x 4mm
|
0001-2116
|
0001-3756
|
0001-3738
|
0001-3706
|
0001-1412
|
|
38.5 x 19.5 x 4mm*
|
0001-983
|
0001-1438
|
0001-2107
|
0001-1393
|
0001-1397
|
|
39.5 x 39.5 x 6.5mm*
|
0001-3771
|
0001-3757
|
0001-3739
|
0001-3707
|
0001-3722
|
|
41 x 23 x 6mm
|
0001-3772
|
0001-3758
|
0001-3740
|
0001-3708
|
0001-1562
|
|
45 x 20 x 6mm
|
0001-3773
|
0001-3759
|
0001-3742
|
0001-3709
|
0001-3723
|
|
50 x 25 x 6mm
|
0001-1461
|
0001-3760
|
0001-3743
|
0001-3710
|
0001-2006
|
|
2" x 1 1/8" x 1/4"
|
0001-3774
|
0001-3761
|
0001-3744
|
0001-3711
|
0001-3725
|
|
|
|
|
|
|
|
|
|
*Si prega di precisare
se per FTIR o Dispersive
Spaziatori
Gli
spaziatori vengono forniti per percorso ottico.
Nelle richieste di offerta, si prega di indicare
quello desiderato, tendendo conto che nel caso degli spaziatori in Teflon®
gli spessori disponibili sono: 0.015 mm; 0.025 mm; 0.05 mm; 0.1 mm; 0.2 mm;
0.5 mm; 1 mm.
|
MATERIAL
|
Teflon®
|
Copper
|
Lead
|
Mylar®
|
|
WINDOW SIZE
|
Pack of 12
|
Pack of 12
|
Pack of 12
|
Pack of 12
|
|
l3mm x 2mm
|
0001-3372W
|
0001-3268W
|
0001-3091W
|
0001-3619W
|
|
20mm x 2mm
|
0001-3374W
|
0001-3270W
|
0001-3093W
|
0001-3621W
|
|
22mm x 4mm
|
0001-3376W
|
0001-3272W
|
0001-3095W
|
0001-3623W
|
|
25mm x 4mm
|
0001-3378W
|
0001-1436W
|
0001-3097W
|
0001-3625W
|
|
25.2mm x 5mm
|
0001-3380W
|
0001-3275W
|
0001-3099W
|
0001-3627W
|
|
32mm x 3mm*
|
0001-2008W
|
0001-3277W
|
0001-3101W
|
0001-3629W
|
|
37.5mm x 4mm
|
0001-3383W
|
0001-3279W
|
0001-3103W
|
0001-3631W
|
|
38mm x 6mm
|
0001-3385W
|
0001-3281W
|
0001-3105W
|
0001-3633W
|
|
49mm x 6mm
|
0001-3387W
|
0001-3283W
|
0001-3107W
|
0001-3635W
|
|
2 15/64" x 1/4"
|
0001-3391W
|
0001-3287W
|
0001-3111W
|
0001-3639W
|
|
25 x 12 x 2mm
|
0001-3393W
|
0001-3289W
|
0001-3113W
|
0001-3641W
|
|
30 x l5 x 4mm
|
0001-3395W
|
0001-3291W
|
0001-3115W
|
0001-3643W
|
|
38.5 x 19.5 x 4mm
|
0001-2098W
|
0001-2099W
|
0001-1446W
|
0001-3645W
|
|
39.5 x 39.5 x 6.5mm
|
0001-3398W
|
0001-3294W
|
0001-3117W
|
0001-3647W
|
|
41 x 23 x 6mm
|
0001-3400W
|
0001-3296W
|
0001-3119W
|
0001-3649W
|
|
45 x 20 x 6mm
|
0001-3402W
|
0001-1420W
|
0001-3121W
|
0001-3651W
|
|
50 x 25 x 6mm
|
0001-3404W
|
0001-3299W
|
0001-3156W
|
0001-3653W
|
|
2" x 1 1/8" x 1/4"
|
0001-3406W
|
0001-3301W
|
0001-3123W
|
0001-3655W
|
*Si prega di precisare
se per FTIR o Dispersive
|
Spaziatori
in Teflon® assortiti
|
|
WINDOW SIZE
|
Pack
of 12
Ogni
pacco contiene una coppia ciascuno di spaziatori di 0.015, 0.025, 0.05,
0.1, 0.2, and 0.5mm
|
|
13mm x 2mm
|
0001-3876
|
|
20mm x 2mm
|
0001-3877
|
|
22mm x 4mm
|
0001-3878
|
|
25mm x 4mm
|
0001-3879
|
|
25.2mm x 5mm
|
0001-3880
|
|
32mm x 3mm
|
0001-3881
|
|
37.5mm x 4mm
|
0001-3882
|
|
38mm x 6mm
|
0001-3883
|
|
49mm x 6mm
|
0001
-3884
|
|
2-15/64" x
1/4"
|
0001-3886
|
|
25mm x 12mm x 2mm
|
0001-3887
|
|
30mm x 15mm x 4mm
|
0001-3888
|
|
38.5mm x 19.5mm x 4mm
|
0001-3875
|
|
39.5mm x 39.5mm x 6.5mm
|
0001-3889
|
|
41mm x 23mm x 6mm
|
0001-3890
|
|
45mm x 20mm x 6mm
|
0001-1464
|
|
50mm x 25mm x 6mm
|
0001-3891
|
|
2" x
1-1/8" x 1/4"
|
0001-3892
|
